Hogar Válvula de compuerta

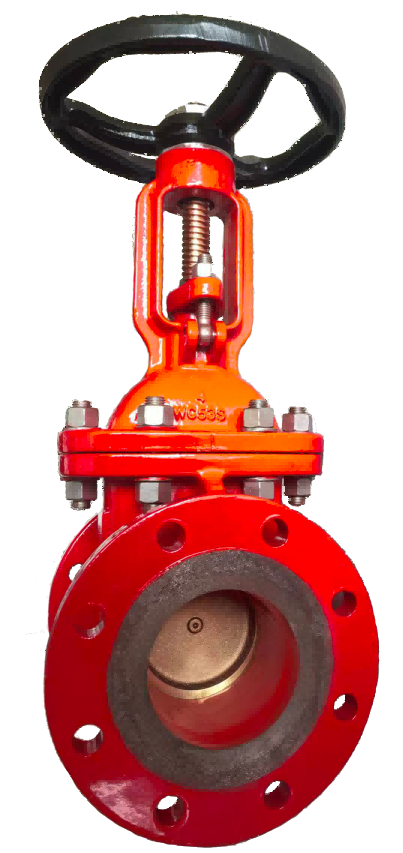

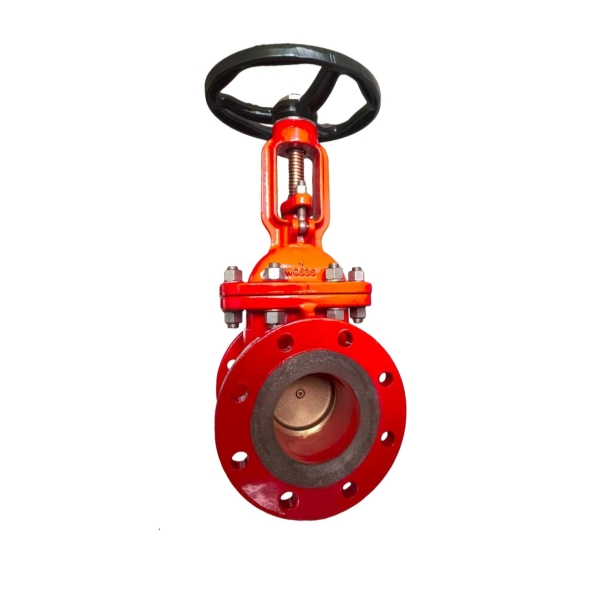

Válvula de compuerta de hierro dúctil Clase 150

Válvula de compuerta de hierro dúctil Clase 150

Presentamos nuestra gama premium Válvula de compuerta con bonete atornillado de hierro dúctil clase 150, RF—un producto que combina a la perfección ingeniería robusta con un rendimiento fiable. Diseñado en total conformidad con API 600 y AWWA C515 Gracias a sus estándares de calidad, esta válvula es la opción de confianza para las industrias que buscan eficiencia, seguridad y durabilidad.

Diseñado a partir de hierro dúctil ASTM A395El cuerpo de la válvula ofrece una resistencia y durabilidad excepcionales, lo que garantiza una larga vida útil incluso en condiciones de funcionamiento exigentes. La construcción del bonete atornillado mejora la estanqueidad y facilita el mantenimiento, minimizando así el tiempo de inactividad en aplicaciones críticas.

Para un rendimiento superior, el revestimiento interior se puede personalizar con Acero inoxidable 316L o Bronce de aluminio, que ofrece una excelente resistencia a la corrosión y protección contra el desgaste. Combinado con Bridas de cara elevada (RF)Esta válvula garantiza una conexión segura a las tuberías y un control de flujo constante.

  • Tamaño :

    2” to 14” (DN50–DN350)

  • Conexiones finales :

    Flanged, Raised Face (RF)

  • Material :

    Ductile Iron ASTM A395-65-45 (Optional: Carbon Steel ASTM A216 WCB)

  • Rango de temperatura :

    Up to 80℃ for water service (can reach 120℃ depending on sealing materials)

  • Clasificación de presión :

    Class 150

  • Normas de diseño :

    API 600 / AWWA C515

  • Adecuado para personas de mediana edad :

    Potable water, wastewater, fire protection water, neutral liquids, and light industrial fluids

  • Operación :

    Handwheel (manual)
Consulta ahora
  • DESCRIPCIÓN

La válvula de compuerta de hierro dúctil Clase 150 está diseñada para un cierre confiable en el suministro de agua, aguas residuales y aplicaciones industriales generales. Fabricada con un construcción del capó atornillado y Bridas de cara elevada (RF)Esta válvula garantiza un excelente sellado, durabilidad y facilidad de mantenimiento.

Hecho de hierro dúctil ASTM A395 Para una resistencia y tenacidad superiores, la válvula está diseñada para cumplir con los requisitos de AWWA C515 y API 600 estándares de diseño. El revestimiento interior adopta Bronce de aluminio o acero inoxidable 316L, que proporciona una excelente resistencia a la corrosión y al desgaste, siendo apto para un uso prolongado en entornos de trabajo exigentes.



Características del producto

  • Cuerpo de alta resistencia: El cuerpo de hierro dúctil ASTM A395 ofrece una resistencia al impacto y una ductilidad superiores en comparación con el hierro fundido gris.
  • Embellecedores resistentes a la corrosión: Entre las opciones se incluyen anillos de cuña/asiento de AL-Bronze o SS316L para una mayor vida útil.
  • Diseño de capó atornillado: Garantiza un sellado seguro y un fácil mantenimiento.
  • Bridas de cara elevada (RF): Proporciona una conexión fiable y compatibilidad con los sistemas de tuberías estándar.
  • Funcionamiento sin problemas: Par de funcionamiento bajo gracias a su diseño de vástago ascendente y volante duradero.
  • Cumplimiento de las normas: Se ajusta a API 600 y AWWA C515 estándares para válvulas de compuerta.
  • Aplicaciones versátiles: Adecuado para agua potable, alcantarillado, sistemas de protección contra incendios y tuberías industriales.

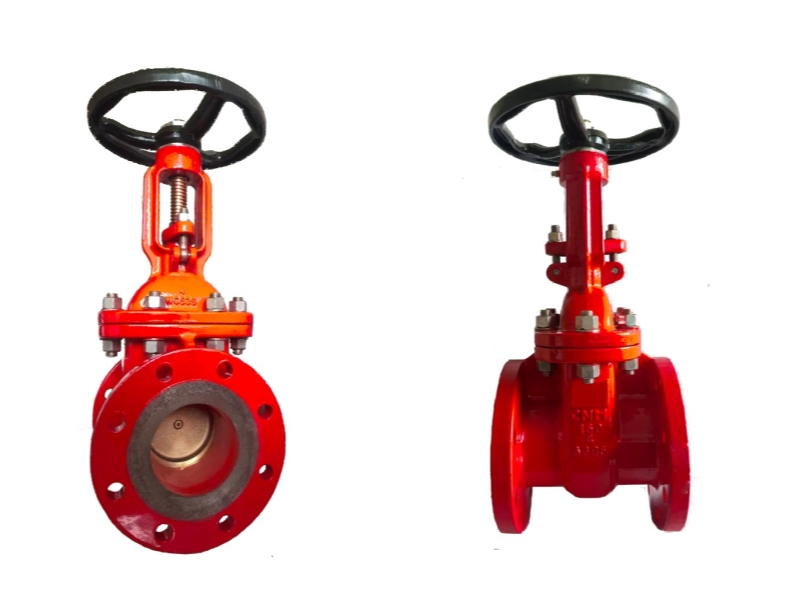

Ductile iron ASTM A395 Gate Valve

Especificaciones técnicas

  • Estándar de diseño: API 600 / AWWA C515
  • Material del cuerpo: Hierro dúctil ASTM A395-65-45 (Opcional: Acero al carbono ASTM A216 WCB)
  • Material de acabado: Bronce de aluminio / Acero inoxidable 316L
  • Presión nominal: Clase 150
  • Fin de la conexión: Con brida y cara elevada (RF)
  • Rango de tamaños: De 2” a 14” (DN50–DN350)
  • Operación: Volante (manual)
  • Tipo de capó: Capó atornillado
  • Dimensiones: De conformidad con ASME B16.10



DIMENSIONES EN PULGADAS Y MILÍMETROS
DNLDkDDgbDakota del NorteDoH
2”178120.615291.915.74–19178380
4”229190.5229157.223.98–19250615
6”267241.3279215.925.48–22300803
8”292298.4343269,728.48–223501010
14”381476.2533412.834.812–295081608

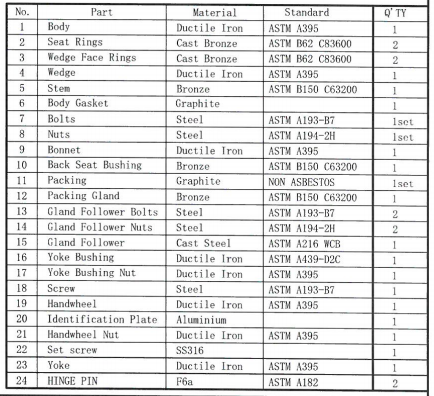

No.ParteMaterialEstándarCANTIDAD No.ParteMaterialEstándarCANTIDAD
1CuerpoHierro dúctilASTM A3951 13Pernos de seguimiento de la glándulaAceroASTM A193-B72
2Anillos de asientoBronce fundidoASTM B62 C836002 14Tuercas seguidoras de glándulasAceroASTM A194-2H2
3Anillos faciales en forma de cuñaBronce fundidoASTM B62 C836002 15seguidor de glándulaAcero fundidoASTM A216 WCB1
4CuñaHierro dúctilASTM A3951 16Casquillo de horquillaAceroASTM A439-D2C1
5ProvenirBronceASTM B150 C632001 17Tuerca del buje de la horquillaHierro dúctilASTM A3951
6Junta de la carroceríaGrafito 1 18TornilloAceroASTM A193-B71
7PernosAceroASTM A193-B71 juego 19VolanteHierro dúctilASTM A3951
8CojonesAceroASTM A194-2H1 juego 20Placa de identificaciónAluminio 1
9CapóHierro dúctilASTM A3951 21Tuerca del volanteHierro dúctilASTM A3951
10Buje del asiento traseroBronceASTM B150 C632001 22Tornillo de fijaciónSS316 1
11EmbalajeGrafitoSIN AMIANTO1 juego 23YugoHierro dúctilASTM A3951
12Glándula de empaquetamientoBronceASTM B150 C632001 24Pasador de bisagraF6aASTM A1822



Aplicaciones

  • Distribución y tratamiento de aguas municipales
  • Sistemas de aguas residuales
  • tuberías de protección contra incendios
  • Sistemas de riego y agrícolas
  • Control de fluidos industriales



Certificado


Post Indicator Gate Valve Asme Class 150		Post Indicator Gate Valve Asme Class 150Post Indicator Gate Valve Asme Class 150



¿Por qué elegir CNM VALVE?



En CNM VALVE, nos dedicamos a proporcionar soluciones fiables y de alta calidad para sistemas industriales y de protección contra incendios. Nuestra válvula de compuerta con indicador posterior, clase ASME 150, está diseñada para ofrecer rendimiento, seguridad y durabilidad, lo que la convierte en la opción ideal para sus operaciones críticas.

CNM VALVE ofrece servicios de entrega rápida y personalización para satisfacer los requisitos y plazos específicos de cada proyecto.

Para obtener más información o solicitar un presupuesto, visite el sitio web de CNM VALVE o póngase en contacto directamente con nuestro equipo de ventas.



Contáctanos



Para consultas o para realizar un pedido, ¡póngase en contacto con nuestro equipo hoy mismo!

Correo electrónico:mercado@valvescenter.com

Teléfono: +86 138 6861 8624

Sitio web:www.valvescenter.com

ETIQUETAS POPULARES : Válvula de compuerta de hierro dúctil clase 150 Válvula de compuerta de acero inoxidable 316L Válvula de compuerta de hierro dúctil ASTM A395 Válvula de compuerta con bridas de cara elevada (RF) Válvula de compuerta estándar API 600 Válvula de compuerta estándar AWWA C515
